Заземления переносные для ВЛ и РУ

 6 декабря 2010, 18:18
 ЭНЕРГОБАЗИС
 Каталог товаров >> Оборудование >> Строительное оборудование

Заземления переносные для ВЛ и РУ, заземления высоковольтные, ЗПП, ЗПЛ





Заземления переносные для воздушных линий ЗПЛ-1, ЗПЛ-10, ЗПЛ-35, ЗПЛ-110, ЗПЛ-220

Предназначены для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Поставляются с проводом сечением 16, 25, 35, 50, 70, 95 мм2 в прозрачной пластиковой оболочке с заземляющим спуском и без заземляющего спуска (только ЗПЛ-1), с несъемными штангами. Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз.

Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой. По требованию заказчика заземления могут комплектоваться заземляющими спусками сечением 35, 50, 70 и 95 кв. мм, могут быть выполненными в однофазном исполнении или с дополнительным количеством фаз, а также с удлиненными штангами (не менее установленной стандартом длинны штанги на данный класс напряжения), штанги могут покрываться порошоковой краской и термоусаживаемой трубкой.

Фазные зажимы могут быть оборудованы карданами для удобства работы в трех плоскостях.

Технические характеристики заземлений переносных линейных:

Тип заземления ЗПЛ-1 ЗПЛ-10 ЗПЛ-35 ЗПЛ-110 ЗПЛ-220
Номинальное рабочее напряжение, кВ до 1,0 от 1,0 до 10 от 10 до 35 от 35 до 110 от 110 до 220
Количество фаз 3 3 3 (1) 3 (1) 3 (1)
Количество штанг с зажимами, шт 5 3 3 (1) 3 (1) 3 (1)
Длина межфазных проводов, м 0,8 1,6 4,5 (-) 6,0 (-) 9,0 (-)
Длина заземляющего спуска, м 9,0 (-) 10 12 12 15
Ток термической стойкости, кА/3 с:
с проводом 16 мм2 2,5 - - - -
с проводом 25 мм2 4,0 4,0 4,0 4,0 4,0
с проводом 35 мм2 5,6 5,6 5,6 5,6 5,6
с проводом 50 мм2 8,0 8,0 8,0 8,0 8,0
с проводом 70 мм2 10,2 10,2 10,2 10,2 10,2
с проводом 95 мм2 - 13,8 13,8 13,8 13,8
Длина изолирующей части, мм, не менее 100 700 1100 1400 2500
Длина рукоятки, мм, не менее 120 300 400 600 800
Условия эксплуатации:
температура, оС
влажность при температуре 25 оС, %


от -45 до +45
до 80
Масса, кг, не более:
с проводом 16 мм2 3,9 - - - -
с проводом 25 мм2 4,9 5,7 9,3 (4,7) 10,8 (4,9) 15,6 (6,5)
с проводом 35 мм2 8,0 8,4 11,8 (6,1) 13,5 (6,3) 19,3 (8,2)
с проводом 50 мм2 9,3 9,9 14,1 (7,4) 16,1 (7,6) 23,0 (9,9)
с проводом 70 мм2 11,5 12,2 17,8 (9,5) 20,3 (9,7) 28,7 (12,5)
с проводом 95 мм2 - 14,6 21,5 (11,6) 24,6 (11,9) 34,6 (15,1)
Срок службы, лет, не менее 2

ЗПЛ-1 с зажимом-прищепкой
ЗПЛ-1 с зажимом-прищепкой

ЗПЛ-35 с винтовым фазным зажимом
ЗПЛ-35 с винтовым фазным зажимом

Динамический фазный зажим
Динамический фазный зажим





Заземление переносное (наброс) на провода ВЛ до 10 кВ ЗНЛ-10

Предназначено для экстренного отключения воздушных линий электропередачи посредством наброса на провода гибкого неизолированного провода и создания короткого замыкания между проводами ВЛ и заземляющим проводником, соединенным с землей.

Состоит из футляра, закорачивающего медного гибкого неизолированного провода, уловителя-фиксатора, обеспечивающего надежное соединение проводов ВЛ в пучок и удерживание их в момент прохождения тока КЗ, заземляющего медного гибкого провода в полимерной оболочке, заземляющего штыря, метательного груза, изолирующего фала, устройства сочленения закорачивающего провода с изолирующим фалом, барабана для намотки провода и крестовины для намотки изолирующего фала.

Технические характеристики заземления переносного (наброса) на провода ВЛ ЗНЛ-10

Номинальное напряжение электоустановки, кВ 0,4-10
Ток термической стойкости, кА/3 с, не менее 4
Сечение закорачивающего/заземляющего провода, мм2 70/25
Длина заземляющего провода, м, не менее 15
Длина закорачивающего провода, м, не менее 3
Диаметр изолирующего фала, мм 5
Длина изолирующего фала, м, не менее 20
Длина заземляющего штыря, мм, не менее 620
Диаметр заземляющего штыря, мм 20
Условия эксплуатации:
температура оС
влажность при температуре 25 оС, %

от -45 до 45
до 80
Масса, кг, не более 16,5

Заземление переносное (наброс) на провода ВЛ ЗНЛ-10
Заземление переносное (наброс) на провода ВЛ ЗНЛ-10

Заземление переносное (наброс) на провода ВЛ ЗНЛ-10 в собранном виде
Заземление переносное (наброс) на провода ВЛ ЗНЛ-10 в собранном виде





Заземления переносные для воздушных линий ЗПЛ-10/З(с указателями УВНБУ-6÷35, УВНБУ-1)

Предназначены для заземления проводов отключенных воздушных линий (ВЛ) электропередачи напряжением 6÷10 кВ без подъема на опору, непосредственно с поверхности земли. Поставляются в комплекте с указателями высокого напряжения УВНБУ-6÷35 или УВНБУ-6÷35 и 0,4.

Технические характеристики заземления переносного для ВЛ ЗПЛ 10/3

Тип заземления: ЗПЛ-10/З с УВНБУ-6÷35 ЗПЛ-10/З с УВНБУ-6÷35 и 0,4
Номинальное рабочее напряжение, кВ от 6 до 10 6÷10 и 0,4
Общая длина заземляющей штанги, мм, не менее 3200
Количество заземляющих штанг, шт 2
Тип заземляющей штанги телескопическая
Тип заземляющего зажима гравитационный
Длина фазных проводов, мм, не менее 4000
Длина заземляющего спуска, мм, не менее 4000
Длина заземляющего штыря, мм, не менее 620
Сечение провода, мм2, не менее 25
Ток термической стойкости, кА/3 с, не менее 4
Общая длина изолирующей штанги, мм, не менее 4900
Количество звеньев изолирующей штанги, шт 23
Длина изолирующей части, мм, не менее 2000
Длина рукоятки, мм, не менее 2600
Условия эксплуатации:
температура, оС
влажность при температуре 25 оС, %


от -30 до +40
до 80
Масса, кг, не более:
- заземляющая штанга с зажимом 13,6
- изолирующая штанга 2,9
- заземление в сборе 16,5
Срок службы, лет, не менее 2

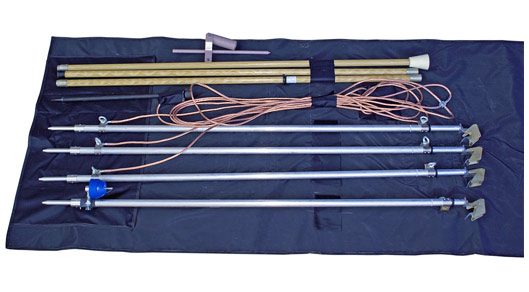

Заземление переносное для воздушных линий ЗПЛ-10/З(с указателем УВНБУ-1)
Заземление переносное для воздушных линий ЗПЛ-10/З(с указателем УВНБУ-1)

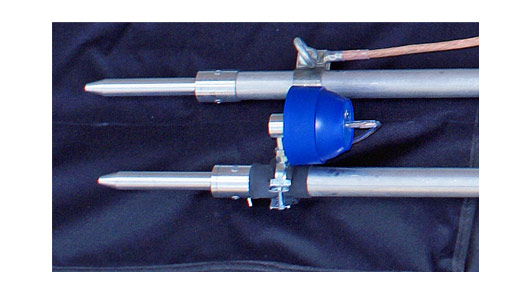

Указатель УВНБУ-1 заземления переносного<br /> для воздушных линий ЗПЛ-10/З
Указатель УВНБУ-1 заземления переносного
для воздушных линий ЗПЛ-10/З





Заземления переносные для грозового защитного троса ВЛ ЗПГЗ-110÷500 и ЗПГЗ-750÷1150

Предназначены для защиты работающих от поражения током наведенного напряжения путем заземления изолированного от опоры грозозащитного троса, в т.ч. и расщепленного на ВЛ 330÷1150 кВ, или для работ на конструкции опоры, когда требуется приближение к этому тросу на расстояние менее 1 метра.

Технические характеристики заземления переносного для грозового защитного троса ВЛ ЗПГЗ

Тип заземления ЗПГЗ-110÷500 ЗПГЗ-750÷1150
Рабочее напряжение, кВ 110, 220, 330, 500 750, 1150
Длина заземляющего спуска, м 1,5 3,0
Сечение заземляющего провода, мм2, не менее 25
Ток термической стойкости, кА/3 с, не менее 4
Длина штанги, м, не менее 1,0 1,9
Длина изолирующей части, мм, не менее 700 1400
Длина рукоятки, мм, не менее 300 500
Условия эксплуатации:
температура, оС
влажность при температуре 25 оС, %

от -45 до +45
до 80
Масса, кг, не более 2,3 3,5
Срок службы, лет, не менее 2

Заземление переносное для грозового защитного троса ВЛ ЗПГЗ-110÷500
Заземление переносное для грозового защитного троса ВЛ ЗПГЗ-110÷500





Заземления штанговые с металлическими звеньями ЗПЛШМ-110÷220, ЗПЛШМ-330÷500, ЗПЛШМ-750, ЗПЛШМ-1150

Применяются в качестве основных средств защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) постоянного и переменного тока промышленной частоты напряжением от 110 до 1150 кВ включительно и предназначены для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках высокого или наведенного напряжения.

Технические характеристики заземлений штанговых с металлическими звеньями ЗПЛШМ-110÷220, ЗПЛШМ-330÷500, ЗПЛШМ-750, ЗПЛШМ-1150

Тип заземления ЗПЛШМ-110÷220 ЗПЛШМ-330÷500 ЗПЛШМ-750 ЗПЛШМ-1150
Номинальное напряжение, кВ 110÷220 330÷500 750 1150
Длина заземляющего спуска, м, не менее 2,0 3,0 3,0 3,0
Количество штанг, шт. 1 1 1 1
Длина изолирующей части штанги, мм, не менее 500 1000 1000 1000
Длина рукоятки штанги, мм, не менее 800 1000 1000 1000
Кол-во металлических звеньев штанги, шт. 2 2 3 4
Длина металлических звеньев штанги, мм, не менее 2000 2000 2000 2000
Сечение заземляющего провода, мм2, не менее 25
Ток термической стойкости, кА/3 с, не менее 4
Соединение заземляющего зажима с металлическим звеном штанги карданное
Испытательное напряжение изолирующей части штанги в течение 5 мин, кВ 50 100 150 200
Условия эксплуатации:
температура, оС
влажность при температуре 25 оС, %

от -45 до +45
до 80
Масса, кг, не более 5,2 5,5 6,5 7,0
Срок службы, лет, не менее 2

Заземление штанговое с металлическими звеньями ЗПЛШМ-330÷500
Заземление штанговое с металлическими звеньями ЗПЛШМ-330÷500

Фазный зажим с карданом для ЗПЛШМ
Фазный зажим с карданом для ЗПЛШМ





Заземление переносное для ВЛ СИП ЗПЛ-1 СИП

Применяется в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) СИП постоянного и переменного тока промышленной частоты напряжением до 1 кВ включительно и предназначено для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках высокого или наведенного напряжения. Заземление присоединяется к СИП через специальный адаптер РМСС, устанавливаемый со стороны ответвления в зажимах с прокалыванием изоляции (типа HEL или KZ2).

Технические характеристики заземления переносного для ВЛ СИП ЗПЛ-1

Номинальное напряжение электроустановки, кВ до 1
Ток термической стойкости, кА/З с, не менее 2,3
Ток электродинамической стойкости, кА, max 14
Сечение заземляющего провода, мм2 16
Длина заземляющего провода, м, не менее 10
Длина межфазных перемычек, мм, не менее 300
Условия эксплуатации:
температура Сo
влажность при температуре 25 Сo %

от -45 до +45
до 80
Масса, кг, не более 1,9

Заземление переносное для ВЛ СИП ЗПЛ-1 СИП
Заземление переносное для ВЛ СИП ЗПЛ-1 СИП

Адаптер PMCC для ЗПЛ-1 СИП
Адаптер PMCC для ЗПЛ-1 СИП
